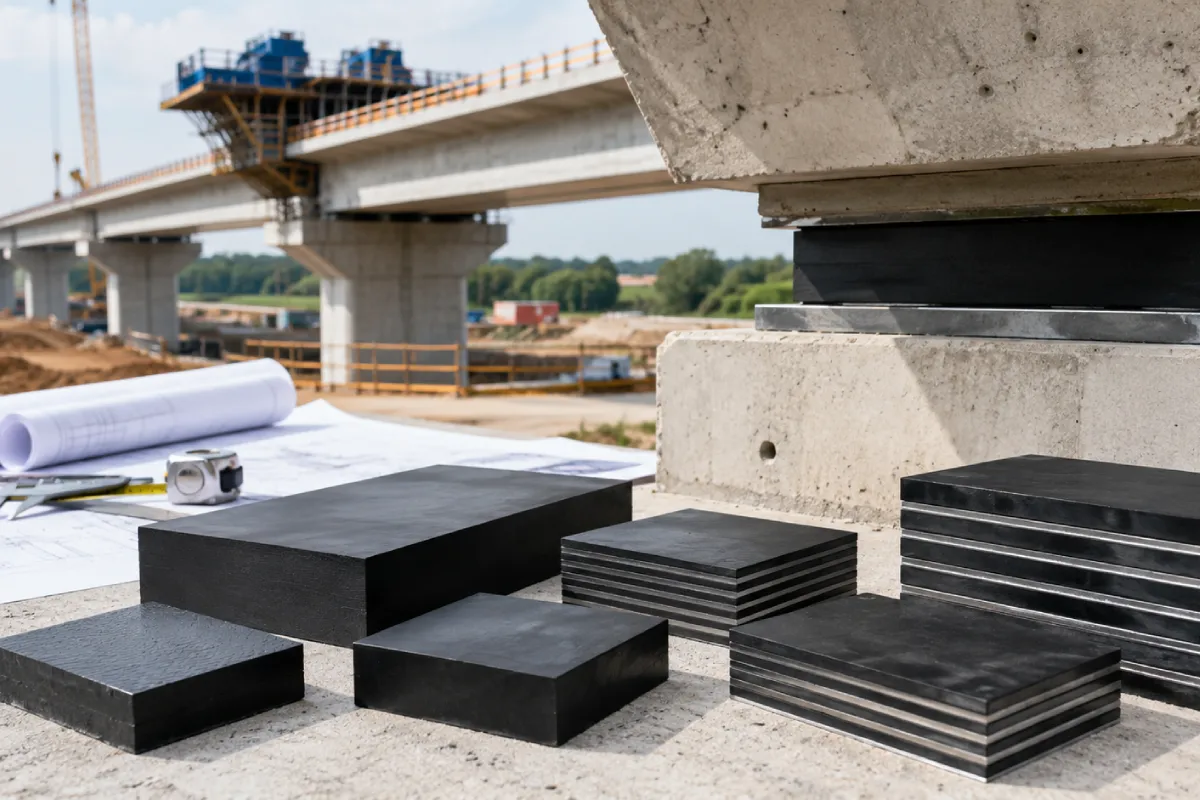

Ukuran elastomer jembatan merupakan salah satu faktor penting dalam pekerjaan konstruksi jembatan, terutama pada bagian perletakan antara girder dan struktur penopang seperti abutment atau pier.
Komponen ini sering disebut sebagai Elastomer Bearing Pad atau karet bantalan jembatan, yaitu bantalan elastis yang berfungsi membantu menyalurkan beban, mengakomodasi pergerakan, dan menjaga stabilitas struktur jembatan.
Dalam praktiknya, ukuran Elastomer Bearing Pad tidak bisa dipilih hanya berdasarkan perkiraan visual atau ukuran yang umum tersedia di pasaran.
Setiap jembatan memiliki kebutuhan teknis berbeda, mulai dari beban struktur, panjang bentang, tipe girder, posisi pemasangan, hingga detail gambar kerja dari konsultan perencana.
Karena itu, pemilihan ukuran karet bantalan jembatan harus dilakukan secara hati-hati agar bantalan dapat bekerja sesuai fungsi dan tidak menimbulkan risiko pada struktur.
Artikel ini membahas pengertian ukuran elastomer jembatan, faktor yang memengaruhi dimensi, contoh ukuran yang umum digunakan, serta hal-hal penting yang perlu diperhatikan sebelum melakukan pemesanan Elastomer Bearing Pad untuk kebutuhan proyek.
Ukuran elastomer jembatan adalah dimensi fisik dari bantalan karet elastomer yang digunakan pada sistem perletakan jembatan. Ukuran ini biasanya dinyatakan dalam format panjang × lebar × tinggi atau tebal, misalnya 300 × 300 × 30 mm, 400 × 350 × 39 mm, atau 500 × 500 × 80 mm.
Panjang dan lebar elastomer berhubungan dengan luas bidang tumpuan yang menerima beban dari girder. Semakin besar area tumpuan, semakin luas pula distribusi tekanan yang dapat disalurkan ke struktur bawah.
Sementara itu, tinggi atau ketebalan elastomer berhubungan dengan kemampuan bantalan dalam mengakomodasi deformasi, rotasi, pergerakan horizontal, dan kebutuhan teknis lain sesuai desain jembatan.
Pada proyek tertentu, Elastomer Bearing Pad juga dapat dibuat dalam tipe polos atau tipe berlapis plat baja. Tipe berlapis biasanya digunakan untuk kebutuhan beban lebih besar atau kondisi struktur yang membutuhkan stabilitas lebih tinggi.
Oleh karena itu, ukuran elastomer tidak berdiri sendiri, tetapi harus dilihat bersama tipe bantalan, spesifikasi material, dan standar teknis proyek.
Fungsi Elastomer Bearing Pad pada Jembatan
- Menjadi bantalan perletakan antara struktur atas (girder) dan struktur bawah (pier atau abutment) pada jembatan
- Menerima dan menyalurkan beban vertikal dari girder secara lebih merata ke struktur penopang
- Membantu mengurangi konsentrasi tekanan pada titik tertentu sehingga menjaga stabilitas struktur jembatan
- Mengakomodasi pergerakan kecil akibat perubahan suhu, pemuaian, penyusutan, dan getaran kendaraan
- Mendukung rotasi alami pada elemen struktur tanpa merusak komponen utama jembatan
- Meningkatkan umur pakai struktur dengan mengurangi risiko kerusakan akibat beban berlebih atau distribusi tekanan yang tidak merata
- Membantu menjaga performa jembatan dalam jangka panjang dengan sistem perletakan yang fleksibel dan stabil
- Memastikan pemasangan lebih presisi jika ukuran elastomer bearing pad sesuai dengan spesifikasi teknis proyek
- Mengurangi risiko kegagalan struktur akibat pemilihan ukuran elastomer jembatan yang tidak sesuai desain
Mengapa Ukuran Elastomer Jembatan Tidak Boleh Dipilih Sembarangan?
- Ukuran elastomer jembatan harus sesuai perhitungan teknis berdasarkan beban, dimensi girder, dan kebutuhan pergerakan struktur
- Kesalahan ukuran dapat memengaruhi kualitas pemasangan dan performa struktur jembatan
- Ukuran terlalu kecil menyebabkan distribusi beban tidak merata dan tekanan menjadi tidak ideal
- Bantalan terlalu tipis berisiko tidak mampu mengakomodasi deformasi dan pergerakan struktur
- Ukuran terlalu besar tanpa perhitungan dapat mengganggu presisi pemasangan dan detail konstruksi
- Pemilihan ukuran harus mengacu pada gambar kerja dan spesifikasi teknis proyek
- Konsultan perencana memiliki peran penting dalam menentukan ukuran elastomer yang tepat
- Supplier hanya membantu penyediaan dan penyesuaian produk, bukan penentu spesifikasi teknis
- Mengikuti standar proyek membantu menjaga keamanan, stabilitas, dan umur pakai jembatan
Faktor yang Menentukan Ukuran Elastomer Bearing Pad
- Beban struktur jembatan
Semakin besar beban yang diterima, semakin besar pula kebutuhan ukuran elastomer bearing pad, terutama pada luas bidang tumpuan dan kapasitas bantalan. - Dimensi girder dan sistem struktur
Girder dengan bentang panjang atau beban tinggi membutuhkan ukuran elastomer yang lebih besar. Posisi pemasangan juga memengaruhi kebutuhan ukuran pada setiap titik tumpuan. - Tipe elastomer bearing pad
Elastomer polos dan elastomer berlapis plat baja (laminated) memiliki fungsi berbeda. Untuk beban berat, tipe laminated lebih direkomendasikan karena memiliki stabilitas dan daya dukung lebih tinggi. - Ketebalan elastomer
Ketebalan bantalan memengaruhi kemampuan dalam menahan deformasi, rotasi, dan pergerakan struktur. Pemilihan ketebalan harus sesuai dengan kebutuhan teknis proyek. - Standar mutu material elastomer
Kualitas karet, tingkat kekerasan, lapisan baja, proses produksi, serta hasil pengujian sangat menentukan performa elastomer bearing pad di lapangan.
Ukuran Elastomer Bearing Pad yang Umum Digunakan
Ukuran elastomer jembatan dapat berbeda-beda tergantung kebutuhan proyek. Namun, dalam praktik pengadaan material, terdapat beberapa ukuran umum yang sering dijadikan referensi awal sebelum disesuaikan dengan desain teknis.
Beberapa contoh ukuran Elastomer Bearing Pad yang umum digunakan antara lain:
| Ukuran Elastomer Bearing Pad | Penggunaan Umum | Keterangan |
|---|---|---|
| 200 × 200 × 20 mm | Beban ringan atau girder kecil | Kapasitas tetap perlu disesuaikan dengan desain struktur |
| 300 × 300 × 30 mm | Bentang girder standar | Sering digunakan pada kebutuhan perletakan jembatan skala umum |
| 350 × 300 × 36 mm | Bentang girder standar | Digunakan sesuai spesifikasi teknis proyek |
| 400 × 350 × 39 mm | Kebutuhan pekerjaan umum | Cocok untuk aplikasi dengan bidang tumpuan lebih besar |
| 450 × 400 × 45 mm | Kebutuhan pekerjaan umum | Umumnya dipilih berdasarkan gambar kerja dan kebutuhan beban |
| 500 × 500 × 80 mm | Struktur dengan beban lebih besar | Dapat digunakan untuk beban hingga sekitar ±194 ton, tergantung desain |
| 550 × 550 × 100 mm | Struktur berat | Dapat digunakan untuk beban hingga sekitar ±236 ton, tergantung desain |
Tabel di atas dapat digunakan sebagai gambaran awal, tetapi bukan pengganti perhitungan struktur. Kapasitas beban elastomer dapat dipengaruhi oleh material, tipe bantalan, desain lapisan, kekerasan karet, dan ketentuan teknis dari proyek. Karena itu, sebelum melakukan pembelian, pastikan ukuran yang dipilih sudah sesuai dengan dokumen perencanaan.
Perbedaan Elastomer Polos dan Elastomer Berlapis Plat Baja
Dalam pemilihan ukuran elastomer jembatan, tipe bantalan juga perlu diperhatikan. Secara umum, Elastomer Bearing Pad dapat dibedakan menjadi tipe polos dan tipe berlapis plat baja.
Elastomer polos biasanya terdiri dari material karet tanpa lapisan baja internal. Tipe ini dapat digunakan pada aplikasi tertentu dengan kebutuhan beban dan pergerakan yang lebih sederhana. Namun, untuk proyek jembatan dengan beban lebih besar, tipe polos tidak selalu menjadi pilihan utama karena keterbatasan stabilitas terhadap deformasi tertentu.
Elastomer berlapis plat baja atau laminated elastomer bearing memiliki lapisan baja di dalam struktur karetnya. Lapisan ini membantu meningkatkan stabilitas bantalan, mengontrol deformasi, dan mendukung penggunaan pada beban yang lebih tinggi. Karena itu, tipe laminated sering digunakan pada proyek jembatan, flyover, overpass, dan struktur infrastruktur lain yang membutuhkan kemampuan perletakan lebih kuat.
Pemilihan antara tipe polos dan berlapis harus mengacu pada gambar kerja dan spesifikasi teknis proyek. Ukuran yang sama bisa memiliki performa berbeda apabila tipe konstruksi dan kualitas materialnya berbeda.
Cara Menentukan Ukuran Elastomer Jembatan yang Tepat
- Periksa gambar kerja atau shop drawing proyek untuk mengetahui ukuran elastomer jembatan yang sesuai, termasuk dimensi bearing pad, posisi pemasangan, jumlah kebutuhan, dan spesifikasi teknis.
- Pastikan ukuran elastomer bearing pad mengikuti detail desain dari konsultan perencana agar sesuai dengan kebutuhan struktur jembatan.
- Analisis beban struktur dan tipe girder yang digunakan, karena beban besar membutuhkan ukuran elastomer jembatan yang lebih besar dan spesifikasi yang lebih kuat.
- Sesuaikan panjang, lebar, dan ketebalan elastomer dengan kebutuhan distribusi beban dan pergerakan struktur.
- Perhatikan tipe elastomer yang digunakan, apakah elastomer polos atau elastomer berlapis plat baja (laminated), sesuai kebutuhan proyek.
- Pastikan spesifikasi material memenuhi standar yang berlaku, termasuk jenis karet, tingkat kekerasan, dan hasil pengujian teknis.
- Gunakan ukuran elastomer jembatan yang sesuai standar proyek untuk menghindari kesalahan pemasangan dan risiko kerusakan struktur.
- Konsultasikan kebutuhan ukuran elastomer bearing pad dengan supplier terpercaya agar mendapatkan rekomendasi yang sesuai spesifikasi proyek.
- Pastikan supplier mampu menyediakan ukuran standar maupun custom sesuai kebutuhan konstruksi jembatan.
- Bandingkan penawaran berdasarkan spesifikasi teknis, bukan hanya harga, untuk memastikan kualitas elastomer jembatan tetap terjaga.
Kesalahan yang Harus Dihindari Saat Memilih Ukuran Elastomer
- Memilih ukuran elastomer jembatan hanya berdasarkan harga tanpa mempertimbangkan spesifikasi teknis. Harga memang penting, tetapi ukuran dan kualitas Elastomer Bearing Pad harus sesuai dengan kebutuhan struktur agar tidak menimbulkan masalah pada pemasangan dan performa jembatan.
- Menganggap semua ukuran elastomer memiliki kapasitas beban yang sama. Padahal, perbedaan dimensi seperti panjang, lebar, tinggi, serta tipe material dan lapisan baja sangat memengaruhi kemampuan bantalan dalam menahan beban.
- Tidak memeriksa gambar kerja atau shop drawing proyek sebelum menentukan ukuran elastomer jembatan. Ukuran yang terlihat mirip belum tentu sesuai dengan desain, dan selisih kecil pada dimensi dapat berdampak pada kesesuaian pemasangan di lapangan.
- Mengabaikan tipe elastomer bearing pad yang digunakan. Untuk kebutuhan struktur berat, elastomer berlapis plat baja (laminated) biasanya lebih sesuai dibandingkan tipe polos, sehingga pemilihan tipe harus dikonfirmasi sebelum pemesanan.
- Tidak menghitung jumlah kebutuhan Elastomer Bearing Pad secara akurat. Selain ukuran per titik tumpuan, jumlah unit harus disesuaikan dengan jumlah girder, titik perletakan, serta kebutuhan cadangan untuk memastikan kelancaran pekerjaan proyek.
Kapan Harus Menggunakan Ukuran Custom?
Ukuran custom diperlukan ketika dimensi yang tercantum dalam gambar kerja tidak sama dengan ukuran standar yang tersedia. Hal ini cukup umum terjadi pada proyek jembatan, karena desain struktur dapat berbeda antara satu proyek dengan proyek lainnya.
Ukuran custom juga dibutuhkan apabila proyek memiliki spesifikasi beban tertentu, ketebalan tertentu, atau permintaan tipe laminated dengan susunan lapisan khusus. Dalam kondisi seperti ini, supplier perlu menyesuaikan proses produksi dengan kebutuhan teknis yang diminta.
Sebelum memesan ukuran custom, pastikan data yang diberikan sudah lengkap. Informasi yang biasanya dibutuhkan meliputi panjang, lebar, tinggi, jumlah unit, tipe elastomer, kebutuhan lapisan plat baja, standar yang diminta, serta lokasi pengiriman. Semakin lengkap data proyek yang diberikan, semakin akurat pula penawaran yang dapat disiapkan.
Tips Sebelum Memesan Elastomer Bearing Pad
- Pastikan ukuran elastomer bearing pad sudah jelas dan sesuai gambar kerja proyek (format panjang × lebar × tinggi).
- Gunakan data ukuran yang akurat untuk menghindari kesalahan komunikasi antara tim proyek dan supplier.
- Siapkan informasi jumlah kebutuhan elastomer bearing pad sesuai titik perletakan jembatan.
- Sertakan detail lokasi proyek untuk mempermudah estimasi pengiriman dan logistik.
- Tentukan jenis struktur jembatan (girder, bentang, beban) agar spesifikasi elastomer sesuai kebutuhan teknis.
- Perhatikan batas waktu pengiriman agar material tersedia tepat saat pemasangan.
- Lampirkan gambar kerja atau spesifikasi teknis jika proyek memiliki kebutuhan khusus.
- Pastikan tipe elastomer (polos atau berlapis plat baja) sudah sesuai dengan desain struktur.
- Sampaikan kebutuhan dokumen pendukung sejak awal, terutama untuk proyek tender atau pemerintah.
- Konsultasikan kebutuhan elastomer bearing pad dengan supplier agar mendapatkan solusi yang tepat dan efisien.
Konsultasi Ukuran Elastomer Jembatan untuk Proyek Anda
Menentukan ukuran elastomer jembatan membutuhkan ketelitian karena berhubungan langsung dengan fungsi perletakan, distribusi beban, dan kesesuaian pemasangan di lapangan.
Ukuran seperti 200 × 200 × 20 mm, 300 × 300 × 30 mm, 400 × 350 × 39 mm, hingga 550 × 550 × 100 mm dapat digunakan sebagai referensi awal, tetapi pemilihan akhir tetap harus mengacu pada gambar kerja dan spesifikasi teknis proyek.
Sekawan Kaya Abadi menyediakan Elastomer Bearing Pad untuk kebutuhan jembatan, konstruksi, dan proyek infrastruktur. Kami melayani pengadaan berbagai ukuran, baik ukuran umum maupun kebutuhan tertentu sesuai spesifikasi proyek.
Jika Anda membutuhkan elastomer bearing pad untuk kebutuhan jembatan, silakan hubungi tim Sekawan Kaya Abadi untuk konsultasi ukuran, spesifikasi material, jumlah kebutuhan, dan penawaran harga terbaik sesuai kebutuhan proyek Anda.
