Deskripsi

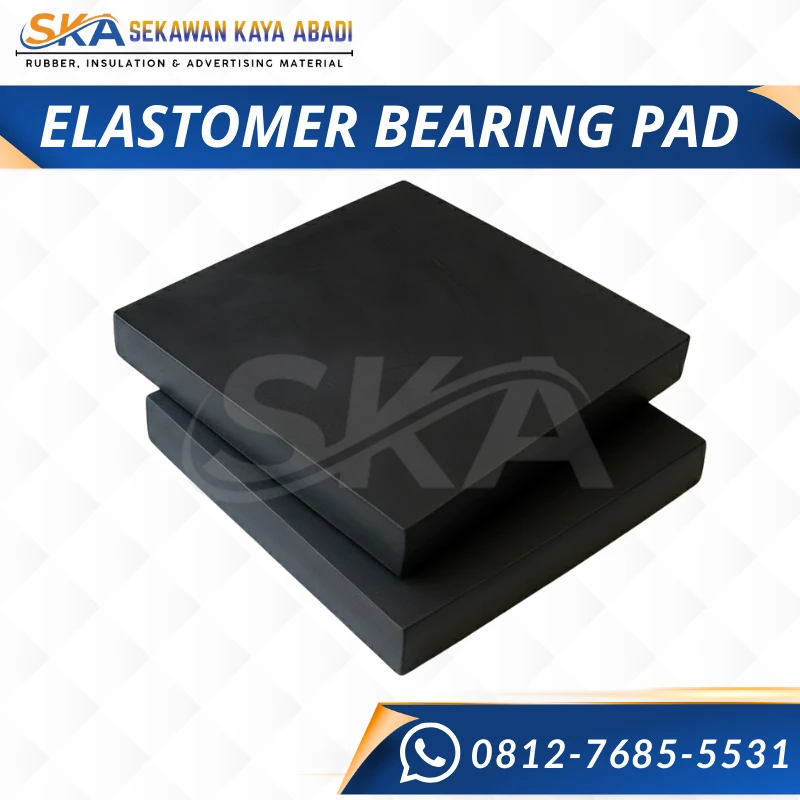

Elastomer Bearing Pad adalah bantalan berbahan karet elastomer yang digunakan pada titik perletakan struktur jembatan untuk membantu menyalurkan beban dari gelagar ke pilar atau abutment serta mengakomodasi pergerakan dan rotasi sesuai desain.
Produk ini juga dikenal sebagai bearing pad jembatan atau karet bantalan jembatan dan digunakan dalam berbagai pekerjaan konstruksi jembatan, jalan layang, serta infrastruktur transportasi.
Dalam pengadaan elastomer jembatan, pemilihan produk tidak cukup hanya mempertimbangkan ukuran dan harga. Kontraktor, engineer, dan tim procurement perlu memastikan kesesuaian jenis material, dimensi, tipe bantalan, kebutuhan beban, serta persyaratan mutu yang tercantum dalam gambar kerja dan spesifikasi proyek. Ketidaksesuaian spesifikasi dapat menyebabkan material tidak dapat digunakan sebagaimana direncanakan, sehingga berpotensi menghambat pekerjaan dan menambah biaya pengadaan.
Sebagai distributor Elastomer Bearing Pad, Sekawan Kaya Abadi melayani kebutuhan pengadaan bantalan karet jembatan berdasarkan ukuran, tipe, dan spesifikasi teknis proyek.
Kami menyediakan pilihan bantalan tipe polos maupun berlapis baja untuk dipertimbangkan sesuai kebutuhan perencanaan struktur. Informasi produk dan penawaran harga disesuaikan dengan detail kebutuhan yang disampaikan oleh pelanggan.
Table of Contents
ToggleFungsi Elastomer Bearing Pad pada Jembatan
Fungsi utama Elastomer Bearing Pad adalah menyalurkan beban dari struktur atas jembatan ke struktur bawah sekaligus mengakomodasi pergerakan dan rotasi yang diperhitungkan dalam desain perletakan.
Pada konstruksi jembatan, bantalan elastomer ditempatkan di antara gelagar (girder) dan bidang tumpuan pada pilar atau abutment. Material karet pada bantalan memungkinkan deformasi elastis dalam batas perencanaan sehingga elemen struktur dapat mengalami perubahan posisi tertentu tanpa harus membentuk hubungan tumpuan yang sepenuhnya kaku.
Beberapa fungsi teknis bearing pad jembatan meliputi:
Menyalurkan beban vertikal. Bantalan meneruskan beban dari gelagar menuju struktur penopang melalui bidang kontak yang direncanakan.
Mengakomodasi pergerakan horizontal. Deformasi geser pada material elastomer memungkinkan pergerakan tertentu akibat perubahan suhu, susut, dan pengaruh pembebanan.
Mengakomodasi rotasi gelagar. Bantalan memungkinkan rotasi dalam batas desain akibat perubahan lendutan dan kondisi pembebanan struktur.
Membantu mengendalikan respons pada titik perletakan. Karakter elastis material menjadi bagian dari sistem perletakan yang dirancang untuk menerima kombinasi gaya dan deformasi.
Kemampuan tersebut tidak ditentukan oleh jenis karet saja, tetapi juga dipengaruhi dimensi, ketebalan, susunan lapisan, sifat material, serta kondisi pembebanan.
Pembahasan lebih lanjut tersedia dalam artikel fungsi elastomer pada jembatan.
Jenis Elastomer Bearing Pad
Elastomer Bearing Pad tersedia dalam beberapa konstruksi bantalan. Dua jenis yang umum dikenal dalam pekerjaan perletakan jembatan adalah tipe polos dan tipe berlapis baja.
Perbedaan konstruksi tersebut memengaruhi karakter deformasi dan respons bantalan terhadap beban. Karena itu, pemilihan jenis harus mengikuti hasil perencanaan struktur, bukan hanya mempertimbangkan ukuran atau harga.
Elastomer Bearing Pad Tipe Polos
Elastomer Bearing Pad tipe polos merupakan bantalan elastomer tanpa lapisan penguat baja internal. Bantalan ini memanfaatkan karakter elastis material karet untuk menerima tekanan dan deformasi sesuai batas penggunaannya.
Tipe polos dapat digunakan pada sistem perletakan yang memang dirancang untuk menggunakan bantalan tanpa penguat baja. Kesesuaiannya ditentukan oleh dimensi, sifat material, beban, pergerakan, dan persyaratan teknis proyek.
Sebelum menentukan tipe polos, perlu dilakukan pemeriksaan terhadap kebutuhan tekanan kontak, deformasi, serta konfigurasi perletakan yang tercantum dalam gambar kerja.
Elastomer Bearing Pad Berlapis Baja
Elastomer Bearing Pad berlapis baja, yang juga dikenal sebagai laminated elastomeric bearing pad, menggunakan lapisan baja penguat di antara lapisan elastomer.
Lapisan baja internal membantu membatasi pengembangan lateral karet akibat tekanan vertikal sehingga karakter respons bantalan berbeda dari tipe polos.
Tipe berlapis banyak digunakan pada sistem perletakan jembatan yang membutuhkan kombinasi kemampuan menerima beban tekan, deformasi geser, dan rotasi sesuai perhitungan desain.
Jumlah lapisan elastomer, ketebalan lapisan baja, dimensi keseluruhan, serta spesifikasi material perlu ditetapkan berdasarkan dokumen teknis proyek.
Baik tipe polos maupun berlapis baja harus dipilih berdasarkan kesesuaian desain. Tidak tepat menetapkan salah satu tipe sebagai pilihan terbaik untuk seluruh kondisi konstruksi.
Spesifikasi Teknis Elastomer Bearing Pad
Spesifikasi Elastomer Bearing Pad menentukan kesesuaian material terhadap kebutuhan perletakan struktur. Untuk pekerjaan jembatan, parameter teknis perlu diperiksa berdasarkan gambar rencana, spesifikasi kontrak, serta dokumen material yang digunakan.
Berikut parameter yang perlu dikonfirmasi dalam pengadaan bearing pad jembatan.
| Parameter | Keterangan |
|---|---|
| Nama produk | Elastomer Bearing Pad |
| Nama lain | Elastomeric Bearing Pad, Rubber Bearing Pad, Karet Bantalan Jembatan |
| Fungsi | Bantalan perletakan untuk meneruskan beban dan mengakomodasi deformasi sesuai desain |
| Material elastomer | Karet alam atau karet sintetis sesuai persyaratan produk |
| Tipe | Polos atau berlapis baja |
| Bentuk dan dimensi | Mengikuti gambar kerja serta spesifikasi proyek |
| Panjang dan lebar | Ditentukan berdasarkan dimensi perletakan |
| Ketebalan | Ditentukan berdasarkan kebutuhan deformasi dan desain bantalan |
| Kekerasan karet | Mengikuti spesifikasi material yang dipersyaratkan |
| Lapisan penguat | Baja internal pada tipe berlapis |
| Persyaratan mutu | Mengikuti standar dan dokumen teknis yang berlaku pada proyek |
Tabel tersebut merupakan parameter pemeriksaan pengadaan, bukan pernyataan bahwa seluruh variasi spesifikasi tersedia sebagai stok siap kirim.
Material dan Karakteristik Bantalan Elastomer
Material bantalan dapat menggunakan karet alam maupun karet sintetis tertentu, bergantung pada desain dan persyaratan pengadaan.
Karakter material yang diperhatikan antara lain kekerasan, sifat tekan, sifat geser, deformasi, ketahanan terhadap kondisi lingkungan, dan kesesuaian dengan persyaratan pengujian.
Pada tipe berlapis, kualitas ikatan antara elastomer dan baja penguat juga menjadi bagian penting dari persyaratan mutu.
Nilai kekerasan maupun kemampuan menerima beban sebaiknya mengacu pada data teknis produk dan ketentuan proyek. Nilai tersebut tidak boleh diasumsikan sama untuk semua Elastomer Bearing Pad.
Standar dan Persyaratan Mutu Bearing Pad Jembatan
Salah satu acuan nasional untuk bantalan elastomer jembatan adalah SNI 3967:2013 tentang Spesifikasi dan Metode Uji Bantalan Karet (Elastomer) untuk Perletakan Jembatan.
Standar tersebut mencakup persyaratan bahan untuk bantalan elastomer tipe polos dan tipe berlapis.
Selain standar material, perencanaan dan pelaksanaan pekerjaan perlu memperhatikan dokumen teknis yang berlaku, termasuk ketentuan proyek dan spesifikasi pekerjaan jalan serta jembatan dari instansi terkait.
Penyebutan standar merupakan referensi untuk pemeriksaan spesifikasi. Pemenuhan standar pada produk tertentu tetap perlu dibuktikan melalui dokumen pengujian atau dokumen mutu yang sesuai.
Ukuran Elastomer Bearing Pad untuk Jembatan
Ukuran Elastomer Bearing Pad harus ditentukan berdasarkan kebutuhan perletakan dan perhitungan struktur jembatan. Dimensi yang terlihat serupa belum tentu mempunyai kemampuan kerja yang sama apabila material, jumlah lapisan, atau konfigurasi bantalan berbeda.
Ukuran biasanya dinyatakan dalam urutan panjang x lebar x tebal dengan satuan milimeter.
Berikut contoh dimensi yang dapat digunakan untuk mengidentifikasi kebutuhan dalam dokumen pengadaan.
| No. | Contoh ukuran |
|---|---|
| 1 | 200 x 200 x 20 mm |
| 2 | 300 x 300 x 30 mm |
| 3 | 350 x 300 x 36 mm |
| 4 | 400 x 350 x 39 mm |
| 5 | 450 x 400 x 45 mm |
| 6 | 500 x 500 x 80 mm |
| 7 | 550 x 550 x 100 mm |
Catatan: Dimensi di atas merupakan contoh ukuran untuk pembahasan pengadaan, bukan daftar stok terkonfirmasi maupun jaminan kapasitas beban. Ketersediaan setiap ukuran perlu diperiksa sebelum pemesanan.
Dalam menentukan ukuran bearing pad jembatan, parameter yang perlu diperhatikan meliputi beban vertikal, kebutuhan pergerakan horizontal, rotasi, tekanan pada bidang tumpuan, serta kondisi pemasangan.
Sebagai contoh, dua bantalan dengan ukuran luar yang sama dapat memiliki karakter kerja berbeda apabila menggunakan susunan lapisan elastomer atau ketebalan baja penguat yang berbeda.
Karena itu, penggunaan karet elastomer jembatan sebaiknya mengikuti dimensi dan spesifikasi yang telah ditetapkan oleh konsultan perencana atau engineer yang bertanggung jawab atas struktur.
Aplikasi Elastomer Bearing Pad dalam Konstruksi
Elastomer Bearing Pad terutama digunakan sebagai komponen perletakan pada struktur yang membutuhkan penerusan beban sekaligus kemampuan mengakomodasi deformasi tertentu.
Beberapa aplikasi yang relevan meliputi:
Jembatan beton. Digunakan pada titik perletakan gelagar sesuai sistem struktur dan desain bantalan.
Jembatan baja. Dapat digunakan pada konfigurasi perletakan yang secara teknis dirancang untuk menggunakan bantalan elastomer.
Jalan layang dan flyover. Mendukung sistem perletakan antara struktur atas dan penopangnya.
Struktur beton pracetak tertentu. Penggunaan disesuaikan dengan detail sambungan dan perletakan dalam desain.
Pekerjaan penggantian bantalan jembatan. Membutuhkan pemeriksaan dimensi, kondisi struktur, serta spesifikasi bantalan pengganti.
Tidak semua bangunan atau jembatan menggunakan tipe perletakan yang sama. Pemilihan Elastomer Bearing Pad perlu mempertimbangkan fungsi struktur dan persyaratan desain, termasuk kemungkinan digunakannya jenis bearing lain.
Cara Memilih Elastomer Bearing Pad Sesuai Kebutuhan Proyek
Memilih Elastomer Bearing Pad memerlukan pemeriksaan dokumen teknis sebelum menentukan tipe dan jumlah pembelian.
Bagi kontraktor, engineer, serta tim procurement, beberapa hal berikut perlu diperhatikan.
Perhatikan Beban, Pergerakan, dan Rotasi Struktur
Beban yang bekerja pada perletakan merupakan salah satu dasar pemilihan bantalan. Selain gaya vertikal, perencanaan juga perlu mempertimbangkan kebutuhan pergerakan horizontal dan rotasi.
Data tersebut digunakan oleh perencana struktur untuk menentukan konfigurasi serta dimensi bantalan yang sesuai.
Pemilihan bantalan hanya berdasarkan ukuran yang terlihat serupa berisiko menghasilkan spesifikasi pengadaan yang tidak sesuai dengan kebutuhan proyek.
Cocokkan Dimensi dengan Gambar Kerja dan Spesifikasi
Sebelum melakukan pemesanan, periksa kecocokan panjang, lebar, ketebalan, jenis elastomer, serta susunan lapisan penguat apabila menggunakan tipe berlapis baja.
Untuk mempermudah proses penawaran, dokumen atau informasi yang sebaiknya disiapkan meliputi:
Ukuran bantalan dalam satuan mm.
Tipe bantalan polos atau berlapis baja.
Spesifikasi material dan standar yang dipersyaratkan.
Jumlah kebutuhan dalam satuan buah.
Gambar kerja atau detail perletakan jika tersedia.
Lokasi pengiriman dan jadwal kebutuhan material.
Informasi yang lengkap membantu mengurangi kebutuhan klarifikasi berulang dan mempermudah pencocokan produk dengan permintaan pengadaan.
Untuk pembahasan lebih rinci, baca panduan cara memilih Elastomer Bearing Pad.
Harga Elastomer Bearing Pad Karet Bantalan Jembatan
Harga Elastomer Bearing Pad untuk kebutuhan proyek dapat berbeda berdasarkan ukuran, tipe, spesifikasi material, dan jumlah pemesanan.
Karena bantalan merupakan bagian dari sistem perletakan struktur, perbandingan harga sebaiknya dilakukan pada produk dengan spesifikasi teknis yang setara.
Beberapa faktor yang memengaruhi penawaran harga bearing pad jembatan meliputi:
Dimensi bantalan. Panjang, lebar, dan ketebalan memengaruhi kebutuhan material.
Konstruksi produk. Bantalan polos dan bantalan berlapis baja memiliki susunan material yang berbeda.
Persyaratan mutu. Material, parameter pengujian, dan dokumen pendukung perlu disesuaikan dengan kebutuhan proyek.
Jumlah pembelian. Volume pengadaan menjadi salah satu pertimbangan dalam penyusunan penawaran.
Lokasi pengiriman. Tujuan distribusi dan kebutuhan penanganan material dapat memengaruhi biaya pengadaan keseluruhan.
Untuk kebutuhan harga elastomer bearing pad, harga elastomer jembatan, maupun harga bearing pad jembatan, informasi ukuran dan spesifikasi perlu disampaikan secara jelas agar penawaran yang diterima dapat dibandingkan dengan kebutuhan proyek.
Distributor Elastomer Bearing Pad Sekawan Kaya Abadi
Sekawan Kaya Abadi berperan sebagai distributor elastomer bearing pad untuk berbagai kebutuhan konstruksi dan industri berpengalaman sejak 2013. Kami melayani permintaan dari kontraktor pengembang dan pelaku industri yang membutuhkan bantalan karet elastomer berkualitas.
Distributor Elastomer Bearing Pad Jakarta
Untuk wilayah Jakarta dan sekitarnya, Sekawan Kaya Abadi menyediakan elastomer bearing pad sebagai solusi bantalan struktur untuk proyek konstruksi dan infrastruktur.
Produk kami digunakan pada berbagai aplikasi bangunan dan teknik sipil yang membutuhkan stabilitas dan ketahanan jangka panjang.
Distributor Elastomer Bearing Pad Bekasi
Sebagai kawasan industri dan konstruksi yang berkembang pesat, Bekasi membutuhkan elastomer bearing pad dengan kualitas terjamin. Sekawan Kaya Abadi melayani distribusi elastomer bearing pad untuk proyek industri dan konstruksi di wilayah Bekasi dengan dukungan ketersediaan produk yang konsisten.
Distributor Elastomer Bearing Pad Depok
Sekawan Kaya Abadi juga melayani kebutuhan elastomer bearing pad untuk wilayah Depok. Produk ini digunakan pada berbagai proyek bangunan dan infrastruktur yang memerlukan bantalan elastis untuk meredam beban dan getaran struktur.
Pesan Elastomer Bearing Pad
Sekawan Kaya Abadi melayani pemesanan Elastomer Bearing Pad untuk kebutuhan konstruksi jembatan, flyover, dan proyek infrastruktur. Pengadaan karet bantalan jembatan dapat disesuaikan dengan ukuran, tipe, jumlah, serta spesifikasi teknis yang dibutuhkan proyek.
Untuk memperoleh penawaran harga Elastomer Bearing Pad yang sesuai, siapkan informasi berikut:
Ukuran bantalan: panjang x lebar x tebal dalam mm.
Tipe produk: polos atau berlapis baja.
Jumlah kebutuhan dalam satuan buah.
Gambar kerja atau spesifikasi teknis, jika tersedia.
Lokasi dan jadwal kebutuhan pengiriman.
Sekawan Kaya Abadi melayani distribusi material melalui gudang Tangerang dan Bekasi sesuai ketersediaan produk serta tujuan pengiriman.
Gunakan tombol Hubungi Kami yang tersedia pada halaman ini untuk mengirimkan detail kebutuhan proyek melalui WhatsApp dan memperoleh informasi harga serta ketersediaan produk.
FAQ Elastomer Bearing Pad
Apa perbedaan Elastomer Bearing Pad polos dan berlapis baja?
Tipe polos merupakan bantalan elastomer tanpa baja penguat internal. Tipe berlapis baja menggunakan lapisan penguat yang membantu membatasi pengembangan lateral elastomer akibat tekanan vertikal. Kesesuaian masing-masing tipe ditentukan berdasarkan desain perletakan.
Bagaimana menentukan ukuran bearing pad jembatan?
Ukuran ditentukan berdasarkan gambar kerja dan perhitungan struktur, termasuk kebutuhan beban, pergerakan, rotasi, dan dimensi bidang tumpuan. Pemilihan tidak sebaiknya dilakukan hanya berdasarkan ukuran yang umum ditemukan di pasaran.
Berapa harga Elastomer Bearing Pad untuk proyek?
Harga bergantung pada panjang, lebar, ketebalan, tipe bantalan, spesifikasi material, jumlah pembelian, dan kebutuhan pengiriman. Penawaran yang akurat memerlukan informasi teknis produk yang diminta.
Data apa yang diperlukan untuk meminta penawaran Elastomer Bearing Pad?
Data utama meliputi ukuran dalam mm, tipe bantalan, jumlah kebutuhan, spesifikasi atau standar material, dan lokasi pengiriman. Gambar kerja serta dokumen teknis akan membantu proses pencocokan spesifikasi.
Apakah Elastomer Bearing Pad dapat dipesan sesuai gambar kerja?
Permintaan pengadaan berdasarkan gambar kerja dapat diajukan untuk pemeriksaan kesesuaian spesifikasi dan kemungkinan pemenuhan. Ketersediaan atau kemampuan penyediaan ukuran tertentu perlu dikonfirmasi berdasarkan detail teknis serta jumlah kebutuhan.
